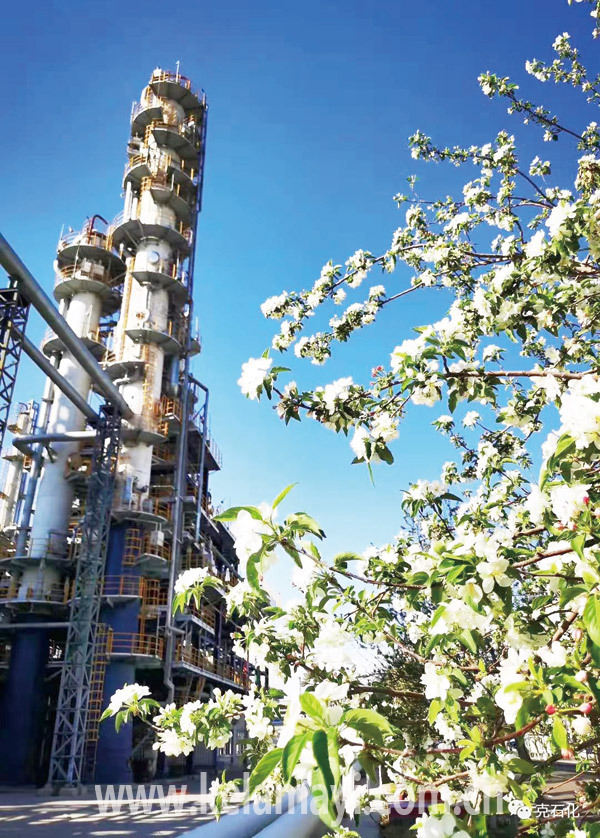

克石化公司廠景。

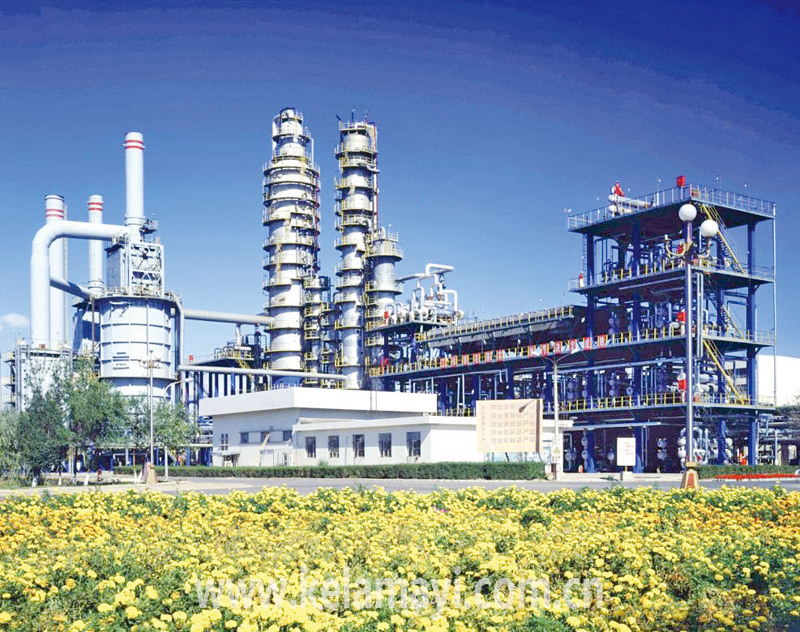

克石化公司火炬氣回收系統。

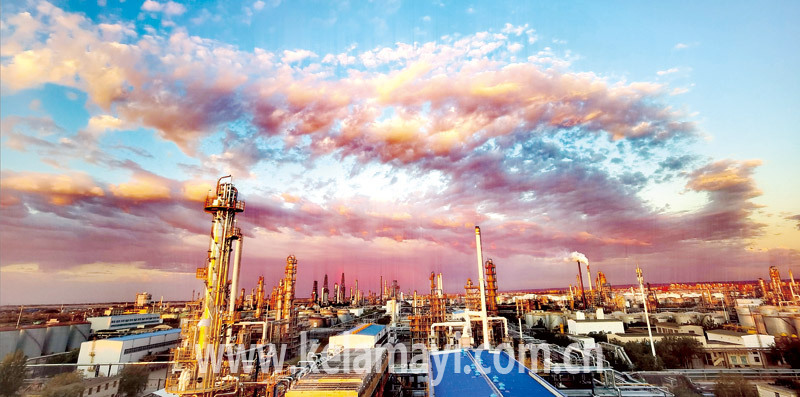

克石化公司廠區。

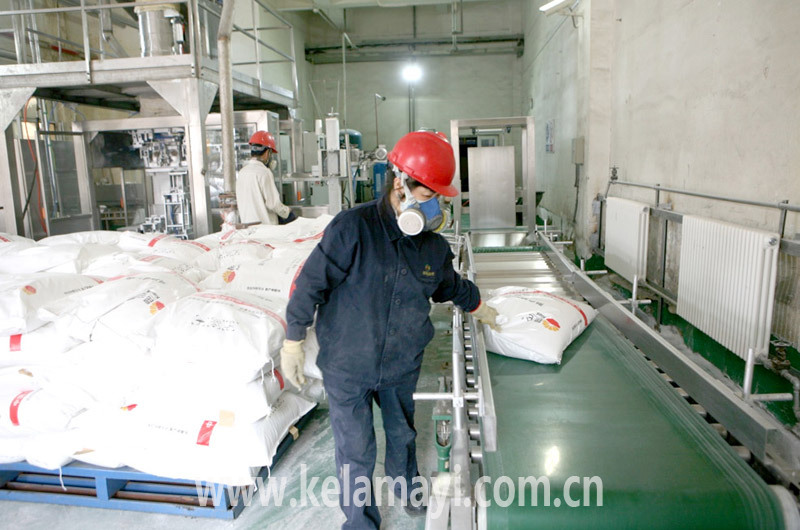

克石化公司硫酸銨化肥生產線。
????目前，克石化共有170、200和300立方米/小時3套污水深度處理回用裝置，污水回用率接近50%。處理后的中水分別回用于循環水補水和鍋爐混床上水，每年可節約耗水量300多萬噸，實現直接經濟效益近900萬元/年????含硫污水、含硫廢氣也能化害為利、變廢為寶。克石化的1萬噸/年硫磺回收裝置，每年可生產硫磺產品近6000噸，累計為公司創效6000多萬元；將煙氣中的硫化物生產成硫酸銨化肥也是廢氣資循環利用的一個縮影
????氫氣系統優化方式，不僅能將全廠富含氫氣組分應收盡收，降低了公司成本，還能相應降低制氫裝置負荷。此外，升級后的氫氣回收系統每小時回收氫氣達到2000立方米，運行至今，已累計實現經濟效益近8000萬元
????2016年，《溫室氣體捕集與利用關鍵技術》正式“落戶”克石化?？耸鳛榧夹g(shù)參與方，實現了相關技術工業化應用，每年可捕集回收二氧化碳達10萬噸。這相當于回收了5萬輛家用小轎車一年的尾氣排放量
????累計投資超7億元實施環保提升項目、全工序水、氣達標超低排放、打造“綠色工廠”“無異味工廠”“百年特色煉廠”、獲評“中國能源綠色企業50佳”“自治區首批循環經濟試點單位”……“雙碳”背景下，克拉瑪依石化公司一系列綠色“大手筆”正在重塑社會對煉化企業的“傳統印象”。
????然而，實現“雙碳”目標是一項十分復雜艱巨的系統工程，如何持續走好綠色發展之路，走在行業發展前列？
????克石化的回答是，發展循環經濟體系無疑是重要路徑。
????大循環“盤活”綠色經濟
????作為煉化企業，投身環保事業數十載的克石化公司，讓30余套煉化裝置生產過程中產生的廢水、廢氣，通過兩套污水汽提、兩套硫磺回收、三套工業水廢水處理、兩套煙氣脫硫脫銷、一套氫氣集中回收等環保裝置，“搖身一變”成為新原料，循環利用于自供應再生產。
????“實際上，克石化的所有生產裝置與環保裝置，都是一環套一環的，要科學布局、精細設計。像我們污水汽提裝置取出的液氨，就是下一套煙氣脫硫裝置的原料，提出的硫化氫氣體，轉入硫磺回收裝置，又能用來生產硫磺產品……依托這種‘大循環’理念和思路，我們不僅實現了所有水氣排放嚴于國家標準值，還‘盤活’了綠色循環經濟，為企業創造出了巨大的經濟效益?！痹摴举|(zhì)量安全環保處副處長羅強說。
????克石化把堅持環保與發展并重、治理與建設并舉作為綠色發展“重要一招”，秉持“垃圾是放錯了地方的資源”這一循環經濟理念，從實現高質量發展、助推生態文明建設、保障能源資源安全的戰略高度和長遠角度，構建以“減少產生—嚴格分類—綜合利用—規范處置”為規范的全鏈條、大循環綠色發展體系。所有廢棄物在排放前，必須經過該公司“化害為利、變廢為寶”的評審過程，以最大限度地提高資源的綜合利用效率。
????克石化年循環經濟產生的效益，為企業發展增添了“滿滿”活力。
????廢污水“搖變”回用新水
????眾所周知，工業企業歷來是用水大戶。作為普通市民，很難想象平均每小時耗水量高達四五百噸是什么概念。要知道，一個普通家庭一年的用水總量也不過100余噸。
????高耗水自然也會產生大量工業廢水。就在20年前，克石化每天的污水外排量達1萬立方米。
????這對于在克拉瑪依這座缺水的石油城中成長壯大起來的克石化來說，沒有誰比她更加“心疼”。
????“工業廢水中水回用”概念在國內剛剛興起，克石化緊追“潮流”，于2004年5月，投資1000萬元興建了Ⅰ套（170立方米/小時）污水深度處理回用裝置。
????此舉讓克石化成為了國內首個應用該工藝處理煉油污水的企業，自此正式踏上循環經濟之路。
????該裝置建成投產后，不僅每年為克石化減少污水排放總量約85萬噸，還實現了節約循環水使用新水50多萬噸。
????正是看到了Ⅰ套污水深度處理回用裝置帶來的中水回用巨大效益，2010年6月，克石化又投運了Ⅱ套（200立方米/小時）污水深度處理裝置。
????該裝置由于除污染物能力更強，經公司技術攻關后，經深度處理的中水，首次被動力廠的煙氣脫硫裝置和熱電循環水用作補水，且各項指標均達到當時集團公司污水回用指標要求。
????隨著克石化原油加工量的提升和加工深度的延深，進一步提升含硫、含油及高鹽污水等高濃度廢水處理能力迫在眉睫。
????2013年、2017年，克石化又先后投資1.3億元對污水處理裝置進行改造，期間，通過信息化管理，推廣在線監測技術，及時控制中水水質、水量變化，積極推進中水回用設施建設，不斷提高整體中水回用量。
????目前，克石化共有170、200和300立方米/小時3套污水深度處理回用裝置，污水回用率接近50%。處理后的中水分別回用于循環水補水和鍋爐混床上水，每年可節約耗水量300多萬噸，實現直接經濟效益近900萬元/年。
????由于在中水回用中的優異表現，克石化先后獲得全國節能減排先進集體、自治區重點污染減排先進企業、中國石油石化行業節能減排先進單位、集團公司節能節水先進企業等。
????而這，僅僅是克石化污水循環鏈條上的其中一環，污水中的“寶”——硫化氫及部分氨氣，也成為資源高效循環利用的“樣本”。
????硫化物“變出”多樣產品
????硫化氫是一種神經性毒氣，人們往往“談硫色變”。
????但石油化工企業免不了和“硫”打交道。在克石化人看來，只要安全合理利用，含硫污水、含硫廢氣也能化害為利、變廢為寶。
????“污水汽提裝置就是用來處理公司催化裝置、加氫裝置以及焦化裝置等煉油工藝生產過程中產生的高含硫廢水，這套裝置我們已經使用了21年?！痹摴緹捰偷谒穆?lián)合車間技術員張永林介紹說。
????該裝置的工作原理是——先將蒸汽汽提出的硫化氫氣體收集起來，轉入硫磺回收裝置，用來生產硫磺產品；再將裝置中積存的含氨溶液，經過脫硫、加壓、冷凝成液氨，用于動力廠的煙氣脫硫脫硝裝置，變成副產品硫酸銨化肥；最后，凈化污水還可作為原油電脫鹽用水。
????將污水中不同的物質“分開”，把污水變成有用的物料，再供給其他裝置，是該裝置的“使命”。
????目前，該公司擁有4000噸/年和1萬噸/年兩套硫磺回收裝置，主要用于回收污水汽提中的硫化氫氣體及干氣液化氣中的二氧化硫。
????其中，2016年投資近1億元新建的1萬噸/年硫磺回收裝置，采用了世界先進的“二級克勞斯+康索夫尾氣處理”工藝技術，不僅總硫回收率達99.9%以上，其尾氣清潔工藝也在國內首次被應用，使二氧化硫排放指標達最新環保要求，成為國內最先進的硫磺回收裝置。
????“這套裝置的投產，不但極大改善了金龍鎮地區的大氣環境，同時回收煉油過程產生的含硫酸性氣，每年可生產硫磺產品近6000噸，累計為公司創效6000多萬元。”羅強說。
????作為一家技術一流、特色突出、效益顯著的特色煉化企業，克石化更是積極履行社會責任的環保型工廠。
????基于“大循環”理念，克石化公司動力廠當時在選擇裝置脫硫工藝時可謂煞費苦心。經過不斷調研、對比、評價，最終舍棄了當時很多熱電廠采用的、成本較低卻效果不穩定的“鈣法”脫硫工藝，選擇了成本較高、但效果更好的“氨法”脫硫工藝。
????“這一工藝，使用一定濃度的氨水作為吸收劑，與煙氣中的二氧化硫發生反應，不僅不會產生二次污染物，還能搭配除霧工藝，從本質上解決‘氨法’脫硫‘煙氣拖尾’及氣溶膠等問題。”羅強說，其副產品固體硫酸銨化肥，還能廣泛應用于農業生產，尤其適合新疆鹽堿地。
????自2009年克石化投用首套煙氣脫硫裝置，到2017年投產第二套煙氣脫硫脫硝裝置，再到2018年對首套進行升級改造，該公司硫酸銨化肥生產能力逐漸提升至6000余噸/年，填補了克拉瑪依地區化肥生產的空白。
????近年來，每到2月中下旬，克石化便進入化肥銷售旺季，月銷量達1000余噸，主要銷往烏魯木齊、石河子、烏蘇等地。
????“現在克石化的硫酸銨化肥成了真正的搶手貨，很多化肥還在漿液狀態下就被買走了，最近一兩年漿液銷量越來越多。”羅強說。
????而將煙氣中的硫化物生產成硫酸銨化肥，只是克石化廢氣資循環利用的一個縮影。
????從“廢氣”中回收氫氣
????作為國內最大的環烷基潤滑油生產基地，以及中國石油最重要的高檔潤滑油，環烷基特種油、瀝青生產基地。加氫裝置是克石化提升油品質量的重要“利器”，但是加氫工藝所需的氫氣資源一直困擾著公司的發展。
????2015年以前，克石化公司的主要產氫裝置是3.5萬立方米/時制氫和60萬噸/年連續重整PSA（變壓吸附）。其中，大部分氫氣是由3.5萬立方米/時制氫裝置提供，而該裝置的原料是天然氣，生產氫氣成本高。
????在生產過程中，部分裝置排放出的“廢氣”進入火炬管網，形成火炬氣。火炬氣通過深度脫硫凈化后，作為燃料供加熱爐使用，其中50.4%的氫氣被充當廉價燃料，造成了氫氣資源的極大浪費。
????如何止損，將流失的氫氣資源收回來？
????克石化嘗試使用“夾點技術”，按照夾點匹配原則，選擇夾點之下純度較高的氫氣流股設置提純裝置，生產出純度高于夾點的氫氣，實現氫氣全過程回收高效利用。
????“通俗來講，就是我們通過理論計算，看產氫和耗氫之間是否有富裕，針對富裕量及純度進行優化回收?！痹摴旧a(chǎn)運行處動力科主管吳斌超說。
????在此基礎之上，動力科提出了氫氣梯級利用的思路：經對加氫裝置反應器入口氫氣需求分析，對氫氣純度要求高的臨氫裝置，用制氫裝置生產的高純度氫氣；對氫氣純度要求不高的臨氫裝置，攙兌回收的氫氣以及使用過的高純度氫氣；而氫氣純度不能滿足要求的，通過連續重整PSA（變壓吸附）裝置進行提純，變成高純度氫后，又可以繼續滿足其他加氫裝置使用。
????與此同時，為了提高回收氫氣品質，克石化還開發出膜分離法和PSA裝置耦合工藝提純氫氣技術——將60萬噸/年連續重整PSA裝置的馳放氣，通過滲透膜初次提純，再進入PSA提純變成合格氫氣產品，提升了回收氫氣的品質。
????“氫氣系統優化方式，不僅能將全廠富含氫氣組分應收盡收，降低了公司成本，還能相應降低制氫裝置負荷，優化后的氫氣網絡操作更加靈活多變?！眳潜蟪f。
????實施全廠氫氣回收項目后，克石化每小時可增加合格產品氫氣1391立方米，年回收再利用氫氣達1218萬立方米，年節約氫氣生產成本1314萬元。
????2020年4月，克石化氫氣回收集中區正式投用，升級后的氫氣回收系統每小時回收氫氣達到2000立方米，全面實現氫氣高效回收。
????值得一提的是，氫氣回收項目運行至今，已累計實現經濟效益近8000萬元。
????從自循環到“隔墻供應”
????自2009年起，克石化通過一個個小“手術”，讓原本“各自為戰”的相鄰裝置實現了全面互聯。
????帶來這一變化的，是克石化組織實施的“生產裝置熱聯合優化改造”項目，熱聯合實現了能量自循環的優化利用。
????過去，為保證每個裝置安全平穩運行，大多上游裝置生產出來的產物進入下游裝置時，都要先進行降溫，進入原料緩沖罐區，再從罐區進入下游裝置后進加熱爐升溫，過程中產生的煙氣和余熱白白浪費不說，還增加了水耗、電耗、燃料等能耗。
????克石化通過優化上下游裝置物料流程，有效利用中間產品的熱量，“砍掉”先降溫后升溫環節，對需要再次加溫的中間物料進行直連，在第一期重點實施了I套蒸餾與I、II套丙烷熱聯合，I、II套焦化及I、II套蒸餾與催化裂化熱聯合，II套蒸餾、催化油漿、II套丙烷重脫油與I、II套焦化熱聯合等。
????經監測，改造后的催化進料溫度由原來的75攝氏度左右提高至120攝氏度左右，裝置3.5兆帕蒸汽發汽量由投用前的37噸/小時上升至48噸/小時，循環水用量減少了近800-1000噸/小時，大大降低裝置循環水、電能和燃料的消耗。
????嘗到了熱聯合的“甜頭”。2011年，克石化又乘勝追擊完成了丙烷裝置重脫油的熱聯合改造。項目投用后，丙烷裝置節約蒸汽823噸/年、循環水9.24萬噸/年，年節約能耗達102.56萬噸標煤。
????截至目前，克石化已完成具有能源回收價值的生產單元間的熱聯合。不僅很好的實現了節能，同時由于減少了中間儲罐存儲的環節，極大的降低了VOCs（揮發性有機氣體）的排放，實現了多贏。
????如今，在循環經濟領域，越來越多的企業除了從自身源頭、生產過程等環節發力，也逐漸開始嘗試將自身變廢為寶的資源進行“隔墻供應”。
????2016年，中石油集團公司重大科技項目《溫室氣體捕集與利用關鍵技術》正式“落戶”克石化。
????“制氫過程是煉油生產過程中脫碳強度最大的脫碳過程，換句話說，氫氣生產中產生的馳放氣，即是煉油工藝生產中二氧化碳排放最集中的點?！痹摴究萍继幐呒壷鞴馨矔越芙榻B說。
????克石化作為技術參與方，經過此前5年的攻關試驗，實現了相關技術工業化應用，通過用溶劑法回收天然氣制氫副產物二氧化碳，每年可捕集回收二氧化碳達10萬噸。
????“這相當于回收了5萬輛家用小轎車一年的尾氣排放量。”安曉杰說。
????通過與第三方公司合作，該項目捕集回收的二氧化碳，被制成干冰（固態的二氧化碳），應用于“鄰居”新疆油田稠油熱采注汽鍋爐，在實現“雙碳”目標的同時，真正實現了“大循環”理念。
????“隔墻供應”不僅帶來了原料獲取的便利，更加實現了“三廢”處理的共享。這將是克石化不斷延伸綠色循環鏈，全面打造循環經濟體系，推動高質量綠色發展的目標與方向。
????圖片由克石化公司提供
